Online – Partikel – Automatisierung


bei der EADS Airbus in Hamburg

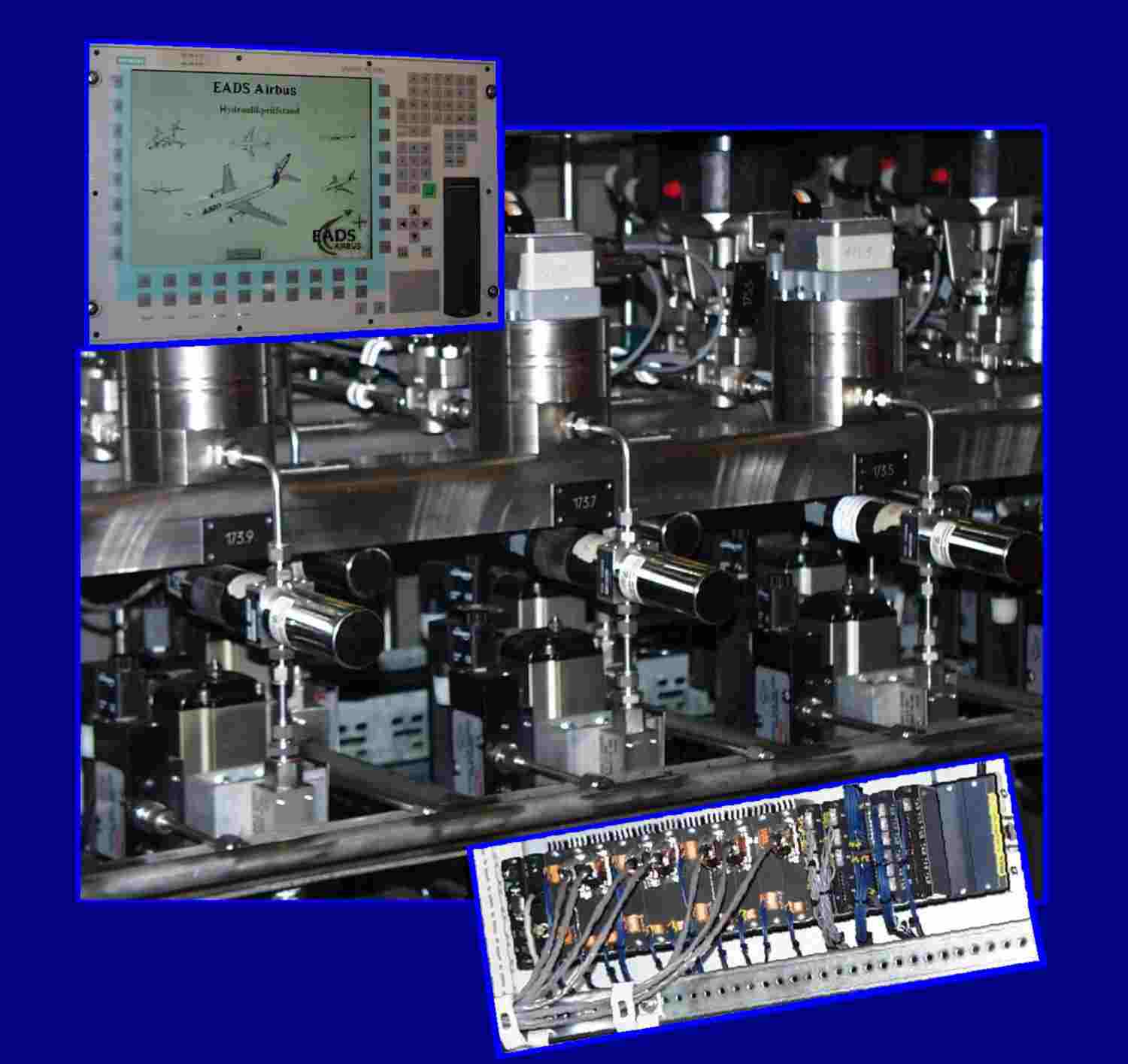

   Sinn und Zweck der Automatisierung war es, die Spülzeiten des Hydrauliksystems bei der
   Produktion der Flugzeugtypen A319/320/321 erheblich zu reduzieren. Es wurde realisiert
   durch die Automatisierung der Partikelmessung, die in jedem Rücklaufstrang (40 Stränge)
   zum Einsatz kam. Die Spülzeiten konnten um zwei Drittel der vorherigen Zeit gesenkt werden.

   Die Firma digi plan GmbH hat für die Realisierung der Aufgabe ihr eigenes Softwarepaket
   (FMC) Facility Monitoring Center und eigene, speziell entwickelte elektronische Partikelaus-
   werte- und Frequenzkarten im (DAS) Daten Aufbereitung System, welches modularaufgebaut
   ist, eingesetzt.

   Die FMC-Software die für die Partikelmessung konzipiert wurde, läuft unter dem Betriebs-
   system WIN NT4.0 und ist absolut eigenständig. Sie steuert und regelt die kompletten
   40 Partikelmessstrecken einschließlich tabellarischer oder graphischer Auswertung und Melde-
   protokolle. Des Weiteren werden über das System 40 temperaturabhängige Durchflussregel-
   ungen gesteuert, die während des Spülvorganges für turbulente Strömung in den Rohrleitungen
   sorgen.
   Die einzelnen DAS-Rahmen kommunizieren über einen Rail Switch per Ethernet miteinander.

   Der Datenaustausch an das übergeordnete Steuerungssystem Siemens S7-400 der Hydraulik-
   station, wurde über einen Profibus Layer 2 (FDL) realisiert.
